Hot Gas Aerosol Fire Suppression System

Specifications

Hot gas Aerosol Fire suppression system

1.Introduce:

Aerosol is one of environment friend fire suppression System, only produce: 67%  Nitrogen, 30% CO2,

and less 1% solid material, others are water,

with advance of Non-corrosive, no toxic, resistant voltage and good insulation performance

2.Applicate to protect the following Areas:

Generator room, switch board room, power substation, common machine room

3.Including 3 parts:

1. Fire Extinguishing system

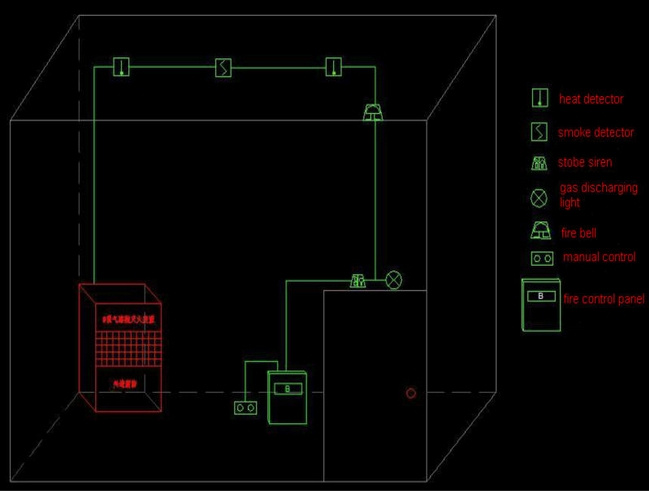

2. Fire detectors and alarms

3. Inside Aerosol Gas

4.Stalled Way

1. Suspended

2. Stand Floor

Full set Fire Suppression System = Equipment +Agent + Fire alarm and detector

5.Equipment including:

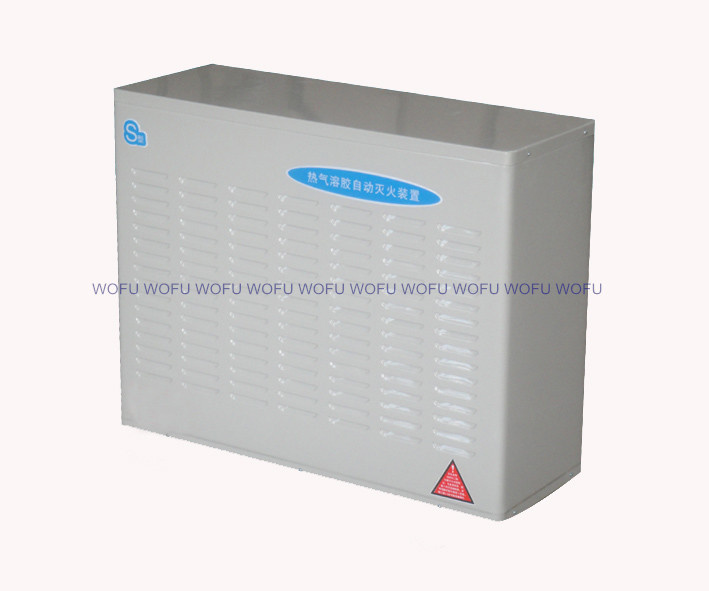

Cabinet +Cylinder+Agent +Insulation layer +Ignitron + Refrigerant

Aerosol: Designed by the Room size and concentration, calculated by weight of the formula of design standard

Fire alarm and detector: decided by Protective area, number of the door, height of the room

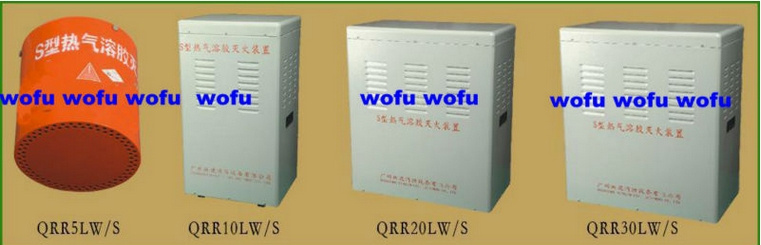

Model: QRR5LW/S, QRR10LW/S, QRR20LW/S, QRR30LW/S

Discharge Time: Max 10S,

Max. Protect area " 500 sqm, or 1600 Sqm

 switch board room designed concentration 14%, every cbm use 0.14KG weight gas; engineer room designed concentration

13%,every cbm use agent 0.13KG;

6.System main Technical

Solid contents of Aerosol : <1%

Insulation performance >200Ohm

Impact strength: 0

Maximum safety current and time :150mA/5min

Minium actuate time 250mA/5ms

Relative Humidity:≤95%

7.Model and Size and main specification:

Q5LTR: agent 5kg, Ohm 1~9 , cabinet size: 330*400*706, total weight 35kg

Q10LTR:agent 10kg, Ohm 1-9, cabinet size:330*640*700, total weight 50kg

Q20LTR: agent 20kg, Ohm 1-9, cabinet size:350*400*800, total weight 90kg

Q30LTR: agent 30kg , Ohm 1-9, cabinet size:330*620*1400, total weight120kg
