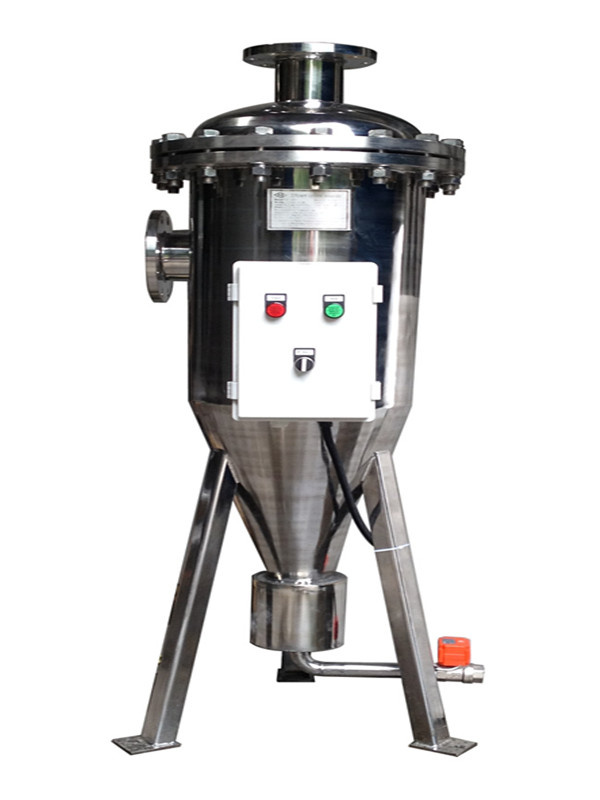

High Efficiency Centrifugal Sand Separator Automatic Water Filter

High Efficiency Centrifugal Sand Separator Automatic Water Filter


Product Description:

Hydrocyclone is a continuously device that utilizes centrifugal force to accelerate the
settling rate of particles. It is one of the most important devices in the minerals industry,
 its main use in mineral processing being as a classifier, which has proved extremely
 efficient at fine separation size.


Hydrocyclone is now widely used in chemical industry, environmental protection, food, medicine and many other
industrial sectors. It is good at achieving Desanding, remove turbidity, solid-liquid separation.



Product characteristics:
1,Structure is relatively simple, low cost, easy to install and operate. Large capacity, small floor space, versatile, adaptable, without power, maintenance-free.

2,Compared with mechanical decontamination, expand tube, buffer tank and other grit removal equipment, it has its own characteristics: small size, large capacity, investment and operating costslow. In the device against the inner wall of the intake position with swirl and deflector shield, favor the formation of cyclone; strong
impact, extended equipment life.

3,There is a guide plate in the interior wall of Swirl chamber and precipitation,which is helpful for th formation of cyclone settlement, so impurities will be led into the dirt trap as soon as possible. When there is sudden increase for pressure in the system, set the case of sewage water faster prevents impurities
reveal, remains good sedimentation effect.

4,There is a stainless steel filter and water blocking laps on the bottom of outlet, decentralized water filters, slowing the flow rate, and further retention of suspended impurities in the water; the water in th filter below the water layer forming a stable rotation, suspended impurities gradually gathered around.
They assembled into a loose circle of small groups under water blocking, flow into dirt trap along the
inner wall.



Working principle
Hydrocyclone sand separator is based on the principle of centrifugal sedimentation and density difference, At a certain pressure, the flow into the device, have a strong rotary motion, due to the different densities of sand and water, under the effect of centrifugal force, centripetal buoyancy, fluid drag force, so that the low density of the water rises, discharged from the overflow port, high density of sand from the bottom, so as to achieve the purpose of grit removal. Under certain terms and conditions, the higher water pressure,
the higher the grit removal rate, it can also be fixed in parallel.



Scope of application
1,Domestic and industrial: river water, ground water, well water grit removal, coal washing water, industrial processing, solid-liquid separation;

2,Geothermal air conditioning water system to replace the current use of Ah type fan coil before decontamination, the complete elimination of the fan coil clogging dirt deposition and cooling water systems chiller condenser water decontamination, impurity control suspended solids and other issues;

3,Recycling water reuse: especially for steel, thermal, chemical, petroleum, mining, pharmaceutical, textile, electronics, food, paper and other industrial local quality miscellaneous drainage treatment and reuse;

4,Water, sewage treatment: reused water, sewage treatment plant, reduce fine filtration system into operation






Technical parameters:

Model of sand filter	Flow rate (T/h)	Water inlet (mm)	Water outlet (mm)	Ø diameter of cylinder (mm)	A1 (mm)	B1 (mm)	B2 (mm)	H1 (mm)	H2 (mm)	H3 (mm)
YLXC–40I	25	40	25	273	220	113	220	640	140	860
YLXC–50I	40	50	25	273	220	108	230	680	140	910
YLXC–65I	50	65	25	325	220	124	240	780	140	1030
YLXC–80I	60	80	40	325	220	118	250	830	180	1095
YLXC–100I	100	100	40	377	220	134	260	920	200	1205
YLXC–125I	160	125	50	377	320	122	300	980	200	1310
YLXC–150I	200	150	50	478	380	150	360	1010	200	1410
YLXC–200I	250	200	50	620	440	200	430	1065	200	1550
YLXC–250I	300	250	65	720	500	225	520	1170	200	1750
YLXC–300I	500	300	65	820	580	274	590	1375	250	1990

Installation Precautions

1. Hydrocyclone sand separator should be installed in the main pipe of water supply network and fixed on the
base, we need to add a bypass between the inlet and outlet.

2. In order to ensure smooth water flow in front of the device should be installed intake and intake period equal
diameter of straight pipe length equivalent to 10 to 15 times the diameter of the intake.

3. The equipment should be installed around the reserve has enough space for maintenance.

4.During normal operation, the need to open the inlet and outlet valves, close the drain valve and bypass valve.

5.depending on how much sand content of regular source of water decontamination platoon sand, open the
 drain valve at the sewage, water can flow out until the sewage process does not affect the normal use of water.

6.After sewage, close the drain valve.

7. If lack of sand discharge pressure, close the valve at the outlet.
