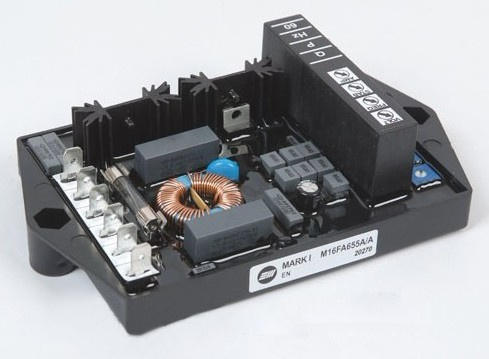

1. Marelli AVR M16FA655A
The voltage regulator type "MARK V", is suitable for Synchronous Generators of MARELLI MOTORI make, MJB series, size range 160-225 frames.
The regulator is fully insulated in order to maintain high reliability also with severe ambient conditions (high level of humidity, dust, salt atmosphere), and in case of high vibrations level. The regulator is proper both for single and 3-phase generators.
2. Marelli AVR M16FA655A Technical specification:
PRECISIONE DI REGOLAZIONE: ± 0.5% a regime, per valori di tensione e carico nominali
REGULATION ACCURACY steady state conditions, for rated Voltage and PF
DERIVA TERMICA ± 0.5% variazione di tensione per variazione Tamb 50° C
VOLTAGE DRIFT: Of voltage change for 50° C T amb change
TEMPO DI RISPOSTA: 1 ciclo (20ms-16.6ms)
RESPONSE TIME: 1 cycle (20ms-16.6ms)
TEMPERATURA DI ESERCIZIO -30° C ÷ +70° C
OPERATING TEMPERATURE:
RESISTENZA DI CAMPO ECCITATRICE 8Ω (min) ÷ 20Ω (max)
EXCITER FIELD RESISTANCE:
DATI DI INGRESSO E USCITA:
INPUT/OUTPUT DATA:
-TENSIONE DI ALIMENTAZIONE: 170 - 270V (50/60Hz)
-SUPPLY VOLTAGE:
-POTENZA DI ALIMENTAZIONE: 350 VA (max)
-POWER SUPPLY:
-POTENZA DISSIPATA: 15 W (max)
-POWER DISSIPATED:
-RILIEVO DI TENSIONE TRIFASE: 170 - 270V
-VOLTAGE SENSING: (Three or Single Phase Sensing)
-TENSIONE DI USCITA (DC): 30V (max, servizio continuo)
-OUTPUT VOLTAGE (DC):
-CORRENTE DI USCITA (DC): 5 A (max, servizio continuo)
-OUTPUT CURRENT (DC): (max, continuous)
-CORRENTE DI USCITA (DC): 8 A (max, in forzamento 1 minuto)
-OUTPUT CURRENT (DC): (max 1 minute forcing)
